Cara Export Model InfraWorks ke Civil 3D

Dengan Autodesk Infraworks kita dapat membuat model desain baik itu desain jalan, desain jembatan, desain bangunan, desain jaringan perpipaan dan banyak lagi. Namun bagaimana model desain tersebut dapat di export ke autocad. Autodesk Infraworks menyediakan fitur tersebut, dan berikut cara Export Model Infraworks ke AutoCAD Civil 3D.

Cara Export Model InfraWorks ke Civil 3D

1. Jalankan Autodesk Infraworks, buka model yang ingin anda export ke AutoCAD Civil 3D kemudian klik menu Settings and Utilities dengan gambar icon kunci dan obeng pada sebelah kanan menu.





2. Maka akan tampil menu dropdown, klik menu Export IMX dengan gambar icon file IMX, dalam jendela Export to IMX anda dapat menggunakan setelan default tersebut.





3. Start with the recent export, kemudian pada menu Extend anda dapat memilih untuk menggunakan koordinat atau memilih area model yang akan di export, anda dapat menggunakan select area dengan metode kotak dan polygon. Untuk mengexport seluruh model klik centang Use Entire Model.
4. Anda dapat mengganti tipe koordinat pada Target Coordinate System, namum jika anda tidak tahu tipe koordinat yang berlaku di komputer anda, anda dapat mengabaikannya, karena tipe koordinat dapat terdeteksi pada AutoCAD Civil 3D.
5. Simpan file IMX anda di folder Model Autodesk Infraworks anda. Jika semua sudah sesuai dan anda sudah memilih model, klik Export.
6. Buka AutoCAD Civil 3D anda, kemudian klik menu bar Insert, klik menu InfraWorks kemudian klik pilih Open InfraWorks Model. Buka file pada folder tempat menyimpan file IMX anda, pilih dan open.










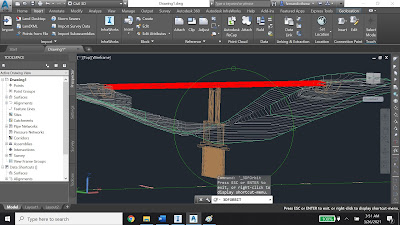

7. Tahap selanjutnya jika anda sudah menyetel tipe koordinat pada InfraWorks maka anda tidak perlu melakukan update tipe koordinat yang disarankan. Jika belum klik pada tombol Set a Coordinate System, akan tampil system koordinat yang disarankan sesuai InfraWorks, pilih Use InfraWorks model coordinate system. Kemudian Klik Open Model.
